Consulta sobre TV TECO TA2696

Toda la información relacionada con esta consulta ha sido proporcionada por FREDDY

Repuestos disponibles en: Store Reparación LCD

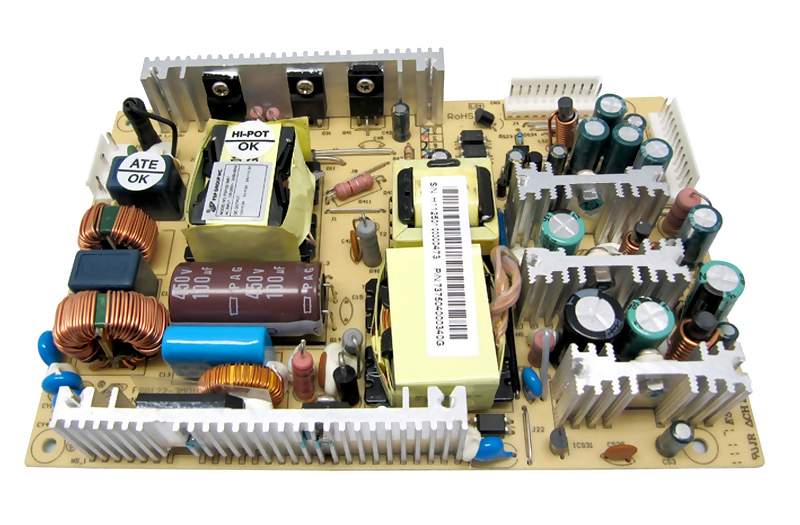

Problemas... no funcionaba, detectamos los fallos y quitamos los condensadores para sustituirlos y no llevamos los apuntes necesarios y esa tardes visita de todos los sobrinos y recogieron todo de la mesa y metieron todos los condensadores en lugar de los condensadores donde los guardo los que cambio normalmente y ahora no se cual y que densidad pertenece a cada uno de ellos.... Lo que yo quería tener el esquema de la telede modelo TA2696RV y la fuente es de modelo FSP122-3M01 o alguien que me mande en manuscrito como iban colocados cada uno de los condensadores , gracias. Mi correo es FREDDYPERU35@HOTMAIL.COM o colgarlo solución, gracias.

Realmente, no es tan complicado averiguar el valor aproximado de los condensadores, lo unico a tener encuenta, es la tension que deben soportar cada condensador y supongo, que conociendo las salidas, solo es cuestion de seguir el circuito, saludos.

hola Mena .... la tensión de salida es 12V 2A------5V2A------24V-3.3A--- la verdad que no se como espesar y supongo la entrada es : AC INPUT : 100-240V3A/ 60-50Hz gracias pero si sabes algo te agradecería un montón.un saludos.

Bueno espero que esto pueda ayudarte, veras, si compruebas la serigrafia de los condensadore, por la tension que soportan deberian corresponder, a la tension de 24V. los que sean de 35V. mas o menos, para la tension de 5V. deberian ser de 10V. o 16V. ara la tension de 12V. suelen poner condensadores de 25V. Esto deberia darte alguna idea, pero de una forma aproximada, yo pondria, para los 24V. que es la tension del inverter, 1200MF/35V. para la tension de 12V, 1000Mf/25V. y para la tension de 5V, 470Mf/16V. Supongo, que por linea de salida seran un par de condensadores, y una bobina de choque. De todas formas pon los vaores de esos condensadores defectuosos y quizas pueda afinar mas la respuesta. Saludos.

hola mena ...........exelente trabajo .......ahora solo se calienta mucho ........pero funciona muy bien ............solo eso jejejejej muchas gracias por el apoyo.saludos
