Consulta sobre TV Samsung PS42E97HDX/XEC

Toda la información relacionada con esta consulta ha sido proporcionada por CRISTIAN.

Repuestos disponibles en: Store Reparación LCD

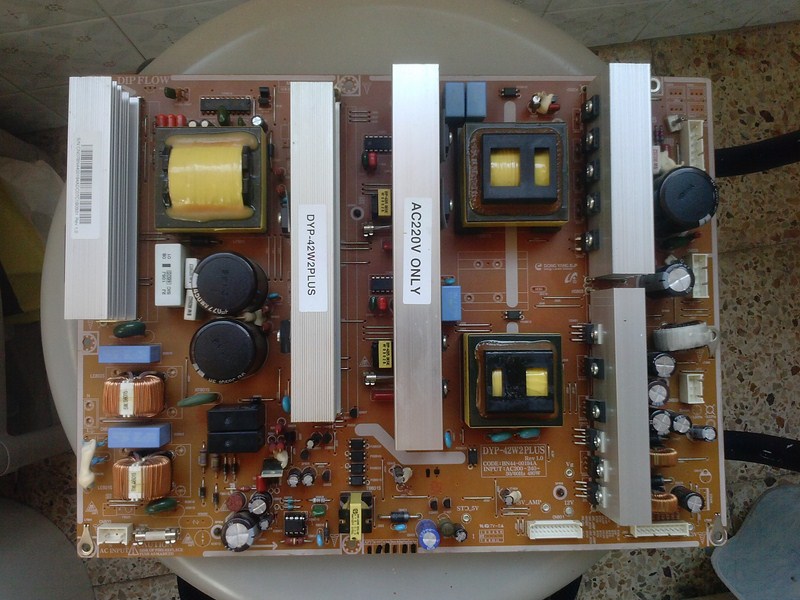

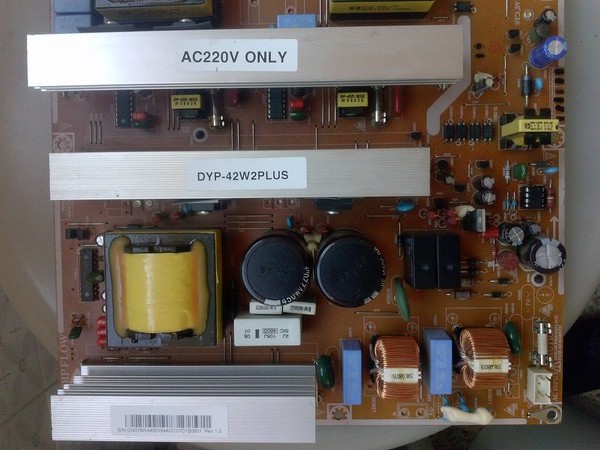

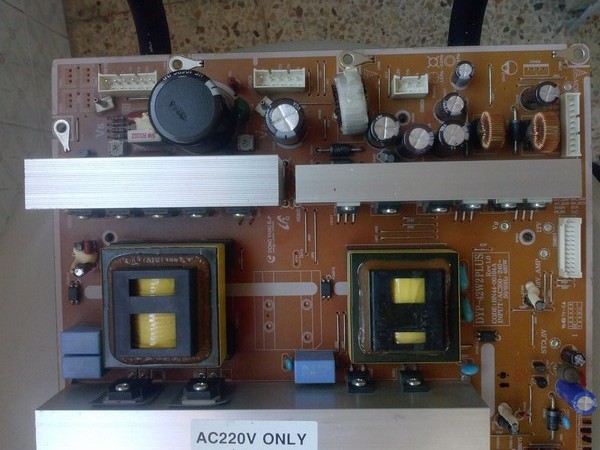

Hola, tengo un Samsung PS42E97HDX/XEC y no enciende de nada.La primer vista en el fuente se ha visto un condesador (se vea en la segunda o tercera foto mejor)de color azul de 1000uf a los 10v y un poco la izquierda hai un integrado pequieño con 4 pie por cada lado, es un VIPER 22A. Esto tras de un control hace unos repartos de unas tensiones de 5 o 7 voltios y 12 voltios, pero no lo hacia. Ya he cambiado pero,igual no enciendeni led ni nada,esta muerto. El resto de las piezas no se vean fundidas o astropeadas. Lo que pasa es qoe yo veo que no tengo nada de tension y en el puente de diodosque esta situado en el lado izquierdo arribacolocado por un radiador de aluminio cun un codigo de barras. No encuentro una squematic diagram de esta tele. Me puede ayudar alguien por favor. Gracias !!!

Lo primero que tienes que tener son 5V en el condensador azul de abajo, esa es la fuente de standby, y tiene que suministrar los 5V continuamente, si no tienes tension ahi, el aparato está muerto. Revisa el primario de esa pequeña fuente.

Yocambiaria el viper y debe llevar tl431 formato parecido aun transistor

En la primer foto adonde hay los 6 puntitos negros hay un integrado pequieño un Viper 22A y al lado de el tambien se vea un diodo muy pequieño,un Zenner estabilizador de 3,6v,se cambian y la tele esta listo.Un trabajo de 10 minutos.:)))
