Consulta sobre TV Samsung LE-40R71B

Toda la información relacionada con esta consulta ha sido proporcionada por RIBE48

Repuestos disponibles en: Store Reparación LCD

Después de cambiar todos los condensadores de la fuente, la tv sigue sin arrancar. Enchufo la tv y el relé se activa, el piloto me hace estas secuencias. 6 impulsos, se para pero el relé sigue activado 15\", se dispara el relé 2\", Vuelve a activarse y salen 3 impulsos los dos primeros rápidos en 3\", se vuelve a desconectar el relé 2\", vuelve a activarse y salen 6 impulsos los dos primeros rápidos pausa de 13\" con relé activado y vuelta a desactivarse por 2\", vuelta a activarse, cuatro impulsos los dos primeros rápidos y el ultimo se mantiene un ratito encendido, se desconecta el relé 2\", se vuelve a conectar y 5 impulsos, se para pero con el relé activado 13 segundos y luego ya se repite estos dos ciclos igual. Los tiempos que doy son con los impulsos y las pausas. Perdonar por el tocho.

Cambiar los demás electrolitos,sobre todo los cercanos al opto del primario

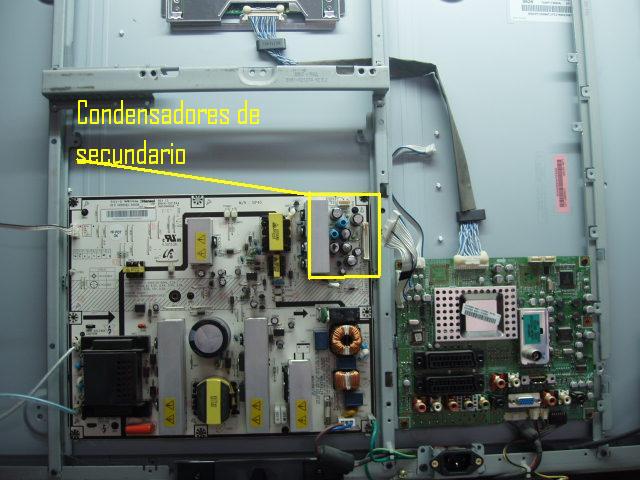

En principio cambié los del secundario, pero viendo que no respondía cambié todos los demás a excepción dos de 0,22microfaradios ya que no los tenía. De todas formas las tensiones cuando el relé esta activado están correctas. Lo que haré será cambiar esos dos condensadores que me quedan. Si hay alguna otra sugerencia lo agradecería. Gracias por la respuesta.

Viendo el estado de los electrolicos mal, sustituyelos como te dicen, todos. Mira si quitando el conector que va a la main te da el mismo fallo.

Perdona SAL77ANG, a que conector te refieres?

Al blanco que hay en la derecha de la FA

Hola SAL77ANG, te preguntaba por qué conector ya que me suponía que dirías ese. Si desconecto el conector, no alimento el micro y no se va a encender el led ni va a funcionar el relé. No sé si la avería estará en el inverse que está incluida en la fuente de alimentación.

Sin el conector ¿tienes tensiones en esa conexión? aunque parece ser que se te está protegiendo. Observa con osciloscopio si en los inverter tienes algún impulso al conectarse el relé.

Hola SAL77ANG, desconectando el conector, existe la tensión STB de 5,2V, las otras no ya que solo salen con el relé activo. No sale ningún impulso en el inverte, es mas tampoco hay variación en el conector CN1803, patilla Inverte ON/OF, en alto tan solo 400mv.

Mete tensión en la patilla on/off prueba con 3,3V o con 5V y di resultados.

Ok, el lunes lo pruebo. De todas formas le metí en ese punto pero a través de una resistencia y no cambio nada. Le meteré directamente.

Hola SAL77ANG, como dijiste le he metido 4,5v en la patilla y cuando la fuente está activada, por los agujeros traseros se ve que se ilumina, pero sigue la misma secuencia que antes.

Si metiendo esta tension al inverter, éste funciona, no creo que tengas una avería en él, ¿ esta tv tiene el inverter y fuente en la misma placa?Nos encontramos con dos posibilidades, una , que tengas la main mal, pues esta tensión de on_off viene de esta zona, y otra, que tú veas luz en la pantalla, pero que realmente alguna de las bombillas no encienda. Yo personalmente, si después de sustituir todos los filtros de la fuente (aunque te midan bien) sigue sin arrancar, sospecharía de la main. Te digo esto, porque veo el estado de los antiguos filtros cuando se averió el tv.

Hola SAL77ANG, Si, el inverte lo tiene en la misma placa de la fuente. Lo de que tenga alguna bombilla mal y me bloquee el circuito, ya te comenté que cuando lo pongo en marcha no sale ningún impulso del inverte para alimentar las lámparas. Así que supongo como dices será de la main y ahí la cosa s complica. De todas formas te agradezco el interés que te has tomado. Un saludo

Si llegas a tener iluminacion por detrás de la pantalla, significa que las bombillas logras encenderlas, osea, tienes impulsos en los inverter. Si las tensiones a la main son correctas ( sin rizos), tendrás esta placa mal.
