Consulta sobre TV PACKARD BELL VT700

Toda la información relacionada con esta consulta ha sido proporcionada por RAUL

Repuestos disponibles en: Store Reparación LCD

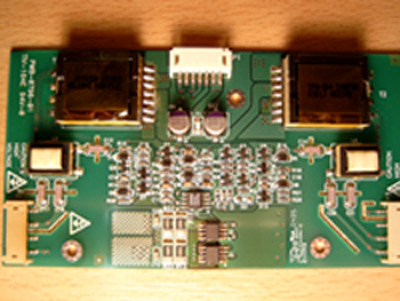

1- Se quema fusible y 2 mosfet AP9960M. 2- Reemplazo fusible y 2 mosfet AP9960GM y tras 2 horas funcionando bien se vuelve a quemar. He comprado 2 mosfet mas y tengo pensado ponerles pasta termica y un disipador de aluminio. ¿Sera esta la solucion o el problema viene de otro sitio? Graicas. Os dejo otra imagen de mayor resolucion: http://www.xs4all.nl/~wolfjes/imvu/M4100082.JPG

SE ME OLVIDABA EL MONITOR ES DE 17"

has comprobado el tipo de onda en el gate de los mosfet? hay vece en que el tipo de onda no es el correcto y provoca el calentamiento de los mosfet. Puede se causado por el circuito de contro de pwm, aveces se usan transistores smd para formar el driver para la desconecsion de los mosfet, puden fallar. Suerte

RUUKO MUCHAS GRÁCIAS NO SOY ELECTRÓNICO ASI QUE EL TIPO DE ONDA DEL GATE Y LO DEL DRIVER DE DESCONEXIÓN ME QUEDA GRANDE. SI SE CALIENTAN POR ESOS MOTIVOS NO VOY A SABER REALIZAR ESAS COMPROBACIONES. DISPONGO DE UN TESTER DIGITAL Y GOOGLE, JEJEJE.

Oks. pues asegurate de que los transistores que has puesto tienen las mismas caracteristicas que los que habian, ami me aucurrio una vez que por poner un transistor que se parecia mucho en algunas caracteristicas se calentaba y se quemaba, le puse uno igual y funciono ok. Compureba la frecuencia de trabajo en el datsheet, aparece en hz o Mhz.

venía con un 9960M no pone la empresa supongo que será este por lo que he podido leer por foros y tal es de la empresa Silicon http://www.xs4all.nl/~wolfjes/imvu/SSM9960M.pdf y tio que me ha vendido los mosfet desde usa porque no he encontrado en España son Advanced Power http://www.a-power.com.tw/pdf/Datasheet/AP9960GM.pdf pero a las 2 olía a quemado. había pensado en un fusible térmico rearmable pero los gastos de envío son muy caros, de momento tengo en mente ponerle un disipador grande de aluminio y monitorizar la temperatura con el dedo.(espero no electrocutarme). sobre los datasheds los veo iguales.

A las 2 horas

los he soldado de nuevo y a los 3 minutos calculo que se habrán puesto a 100 grados han derretido cola caliente de los chinos. ¿porque se calientan tanto? creo que se me van a quemar otra vez

es esvidente que hay algo mal, y poniendo el disipador no creo que se solucione. debes de buscar algo que pueda causar el calentamiento, o bien en la carga de los transistores o bien el otro CI que hay encima que sera el que controle la conexion-desconecsion de los mosfet. para esta averia te convendria un osciloscopio.

ME HE COMPRADO ESTE OSCILOSCOPIO http://personales.ya.com/electronica/PenScope.html Y ME HE HECHO CON UN TEMOMETRO DIGITAL Y MONITORIZADO DURANTE 15 MINUTOS, TENGO EL MOSFET DE ABAJO A 75º Y EL ARRIBA A 60º Y SUBIENDO POR ESO LO HE DESCONECTADO, ¿ES MUCHO 75ºC? ,MISTERIO, ME ENCANTA LA ELECTRONICA PERO ESTUDIÉ INFORMÁTICA. GRACIAS RUUKO

MIENTRAS ESTA ENCENDIDO LA IMAGEN PERFECTA

eso funciona?? jeje que xulo!!. En las patillas 2 y 4 deberias de tener un tipo de onda casi cuadrada eso son los gate de los dos mosfet que lleva el CI , compruebala, deben de ser identicas. En el datasheet pone la temperatura que puede aguantar, de -55 a 150 (este 150 creo yo que no... jeje)

¡¡¡Ojo con C10 y C12!!! Si están desoldados o defectuosos pueden provocar que se quemen los Mosfet.

le he puesto silicona térmica y goma térmica de ps2 y se mantinene la temperatura estable a 75ºC durante mas de 2 horas, doy el tema por finiquitado. Gracias.
