Consulta sobre TV LG, Samsung 19 Pulgadas

Toda la información relacionada con esta consulta ha sido proporcionada por MANOLOSM

Repuestos disponibles en: Store Reparación LCD

Hola, resulta que tengo un monitor 19" samsung con la placa de video quemada y tengo otro monitor/tv 19" lg con la placa de trasformador/inverter quemada. la idea es de acoplar la placa de trasfo/inverter del monitor samsung a la placa de video del monitor/tv lg. adjunto el esquema de conexion,a ver si se puede,¿se podria hacer? espero vuestro consejo, muchas gracias.

Si, seguramente si se puede acoplar si tienen el mismo numero de salida de lámparas. Lo que tienes que hacer es localizar las alimentaciones (5V, 12V, 3V3) y hacerlas coincidir. Luego tienes que buscar la pata de Power, que es la que hace encender la fuente y la de Inverter On si las lleva.

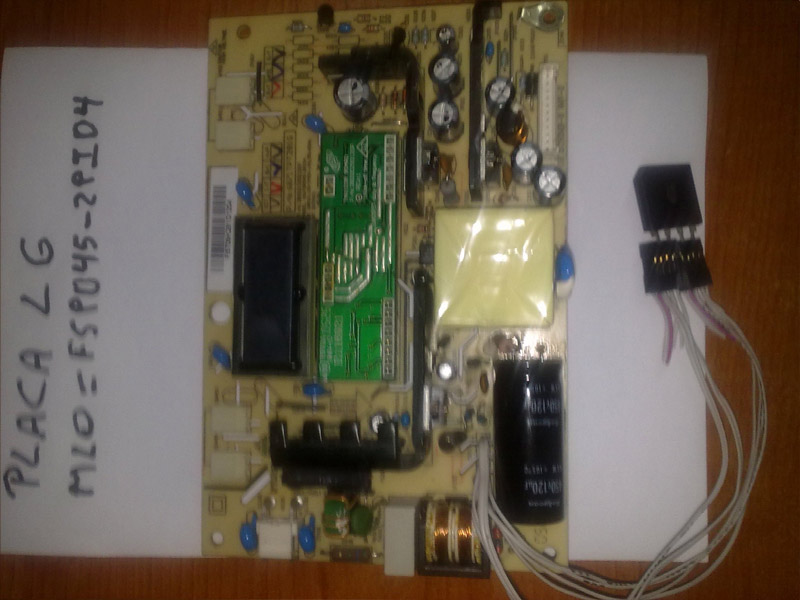

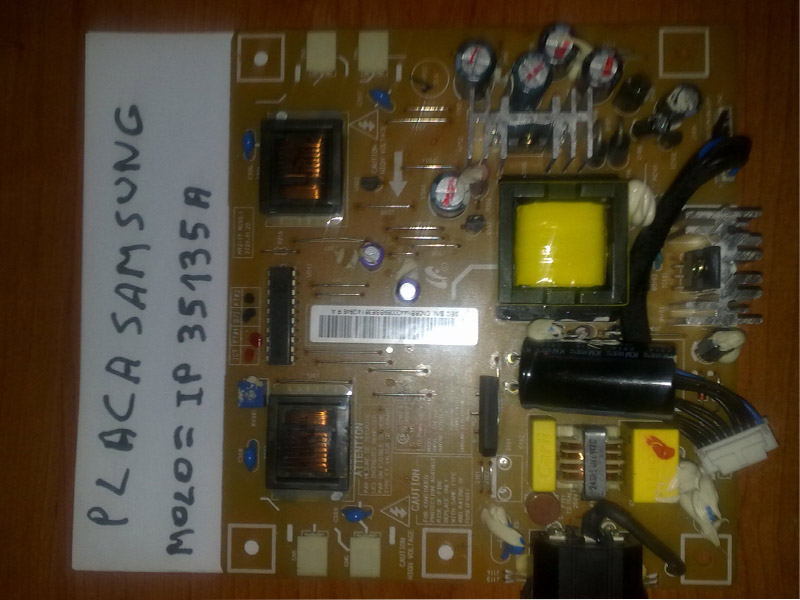

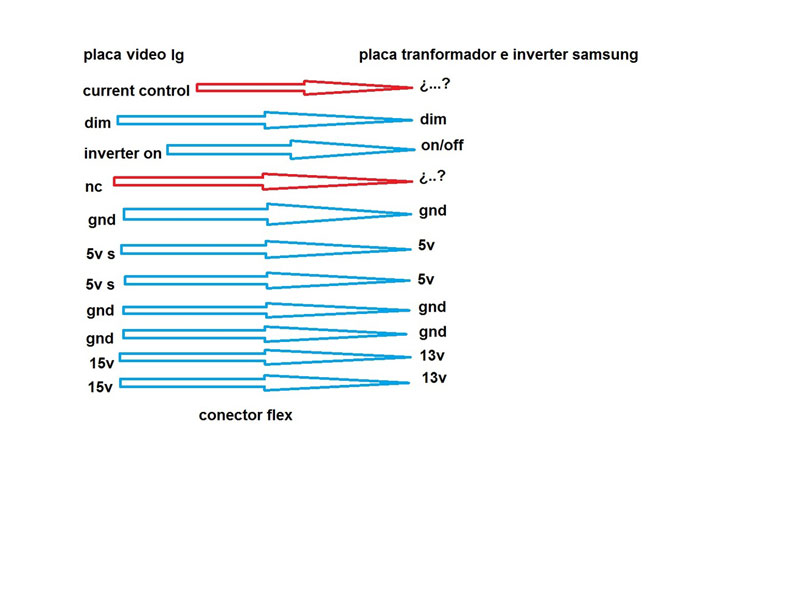

gracias por contestar tan rapido,e subido fotos y esquema de conexion,pero no se ven,no se por que,no pesan mas de 300kb. placa video lleva:pin 1:(current control),pin 2:(dim),pin 3:(inverter on),pin 4:(nc),pin 5:(gnd),pin 6:(5vs),pin 7:(5vs),pin 8:(gnd),pin 9:(gnd),pin 10:(15v),pin 11:(15v) . placa inverter:pin 1:(on/off),pin 2:(dim),pin 3:(5v),pin 4:(5v),pin 5:(gnd),pin 6:(gnd),pin 7:(gnd),pin 8:(13v),pin 9:(13v) http://img225.imageshack.us/img225/4126/conexiones.jpg http://img607.imageshack.us/img607/9707/samsungsh.jpg http://img826.imageshack.us/img826/5360/40873215.jpg

Pués lo único que tienes que hacer es que todas las patas coincidan, los 13 con los 15V, los 5V con los 5V, y la masa con la masa. Estas son las mas importantes para no equivocarse. Luego sigue con el inverter on y el dim. La de current control creo que no hace falta.

solo e conseguido que se ponga en stan-by,pero no arranca,¿alguna sugerencia?gracias

Comprueba la línea Inverter On.

gracias man_repar por las molestias que te estas tomando conmigo. veamos,en stanby el tv intenta arrancar 5 veces,la main board manda 1,5v por la linea inverter on,por lo cual deduzco que es poca tension,haran falta de 2,5 a 5v si no me equivoco. seguimos,resulta que por el pin que pone current control que no sabiamos para que srive,hay sale 1,8v,entonces digo yo,si puenteo el pin de inverter on 1,5v con el pin de current control 1,8,tendriamos 3,3v,¿seria suficiente para arrancar el inverter?¿o joderia algo de la main board? otra cosa,el pin que pone dim,tengo entendido que es para el brillo de las lamparas,en estado stanby salen 5v,igual podria utilizar ese para arrancar el inverter,puff,valla lio. de todas formas pienso comprar la placa de la fuente,pero claro antes quiero asegurarme de que la mainboard esta bien y no tirar el dinero a la basura,gracias por tu ayuda man,a ver si lo hacemos arrancar.

bueno,pues ya lo e hecho funcionar,e recibido la placa que compre en ebay y la e montado,e conseguido que funcione 3 minutos,luego se apago,se volvia a encender,hasta que ya no encendia mas,un cabreo de mil demonios,apunto de tirar el monitor al suelo y reventarlo,al finar se me a ocurrido mirar los cabrecitos que van al sensor de encendido del panel frontal,y me encuentro con un puñetero cable cortado,mas bien parecia quemado,lo e soldado y aislado,y a funcionar 100%,con esto quiero decir que nunca hay que descartar nada de nada,la tonteria mas grande nos arruina un monitor,dejo fotos de la averia. http://img209.imageshack.us/img209/2707/hpim5035.jpg http://img163.imageshack.us/img163/422/hpim5036.jpg gracias por todo.

Muy buena la reparación, un saludo.
