Consulta sobre TV Hyundai e320

Toda la información relacionada con esta consulta ha sido proporcionada por JAIME

Repuestos disponibles en: Store Reparación LCD

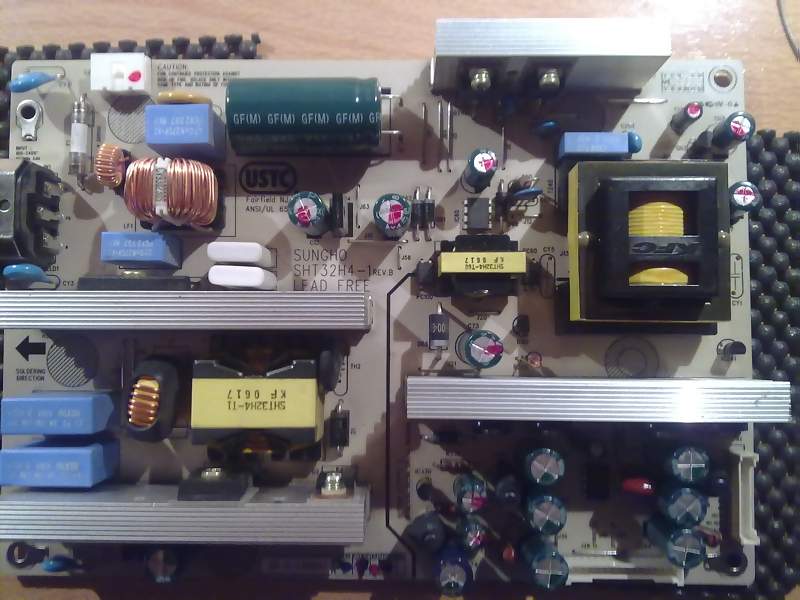

El piloto led pasa de rojo averde pero no es capaz de arrancar el TV. Se ha revisado la fuente (SHUNGO STH32H4 -Re vB .Se han sustituido los delectricos del secundario (marcados ahora en verde) por estar hinchados. Al conectarlo a corriente y sacarlo de stand-by se oye un chasquido en los condensadores MKT del primario. El diodo encapsulado y el MOSFET se han comprobado por separado y están en buen estado ¿Cambio el resto de condensadores dielectricos? ¿ Es normal el chasquido en los MKT? son de 470, 600v

Hola, deberias de comprobar el condensador de filtro que puede estar descapacitado. No obstante sustituye todos los electrolíticos por si estuviera alguno un poco mal.

Muchas Gracias por responder. Cuando dices el condensador de filtrado ¿te refieres al grande? ( Verde arriba a la izquierda). Es porque no se si esta fuente, realiza el filtrado a la entrada o lo hace en puente. seguire el consejo de sustituir el resto de electroliticos. Un saludo

Efectivamente, el grande de color verde de arriba a la izquierda. Si se queda un poco seco ya no mantiene la misma tensión. Un saludo y suerte.

Sigo en las mismas se han sustituido todos los condensadores, asi como los MKT de entrada, el condensador del filtro y una resistencia un poco fea pero sin aparente daño. Y el televisor sigue sin encender. (se pone en verde el piloto pero no arranca). ¿Alguna idea?. Muchas gracias

Hola, lo primero que hay que hacer es comprobar las tensiones de la fuente mientras que el piloto está en verde. Si no te dá tiempo tendras que forzar a la fuente para que siempre dé tensiones, esto lo tienes que hacer metiendo 3V3 o 5V a la patilla de ON/OFF. Si lo haces y la fuente dá todas las tensiones es que está bien.

¿Comprobar componente por componente, o a la salida de los puertos de conexion entre placas.? Si es por componentes algunos trabajan a 600 v y mi multimetro no lo soporta. Gracias de nuevo

Da todas las tensiones aunque unpoco bajas las intensidades, nada importante a mi criterio, del orden de 0,1mA.. Pero na sale de stand by. asi que la averia estara en otro lado, no se muy bien como va esto, tendre que hacer una nueva consulta con fotos distintas del LCD,... Bueno si alguien me puede orientar, gracias de antemano, tambien se me puede mandar al carajo por pesao, jeje.

Consulta cerrada problema relacionado con chip CAT710234-A. Al desmontar la placa base del circuiro se observa qu esta totalmente calcinada su parte inferior, dañando la placa muy seriamente. Estoy buscando la placa para su sustitución.
