Ayuda para Lenaro 27 de Manuel Pereles.

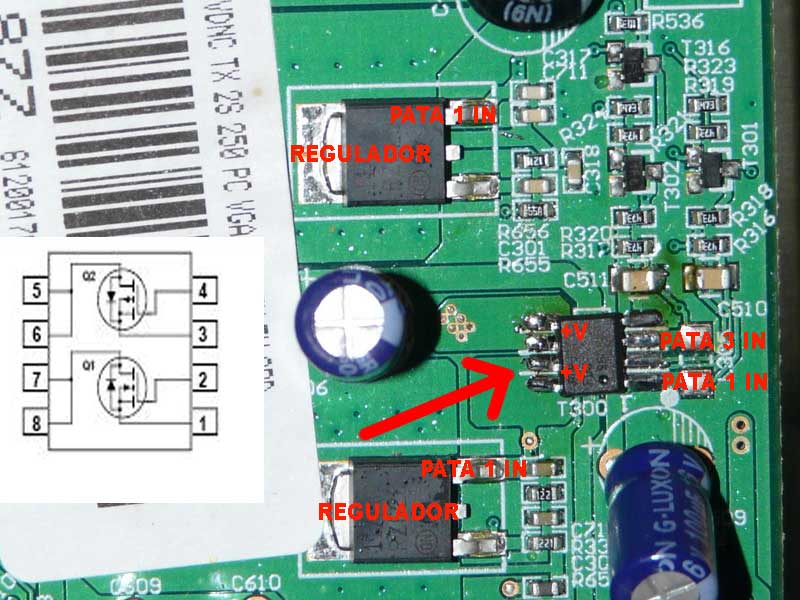

Hola, te he marcado una foto con las entradas y salidas.
A mi parecer el circuito quemado actua como interruptor de Stand-By. Por la pata 1 y pata 3 tienes que tener tensiones de entrada (+5V o +12V). Cuando pulsas Stand-by a traves de la pata 2 y pata 4 controlas el integrado (tiene que haber algun cambio en estas cuando salgas de Stand-by) y das paso a las tensiones de la pata 1 y 3 a las patas (7 y 8) y (5 y 6) respectivamente. Con esto te quiero decir que un punto de medida serian las salidas o las entradas de este integrado para saber si funciona o no.
Por otro lado creo que las salidas de este integrado van a los reguladores que tienes al lado (los he marcado). En estos la pata 1 es la entrada y deben de dar una salida. De las tres patas la 1 es la entrada, otra es masa y la que queda por deduccion es la salida.
Esa sería otra buena medida.
Espero tu respuesta si tienes alguna duda. Seguramente te falte alguna tensión. Un saludo.
Foto 3 no disponible
2 KIKOKRAMER
Video no disponible para Grundig - Lenaro 27
Respuestas para KIKOKRAMER
MANUEL PERELES
HOLA KIKOKRAMER:
Gracia de nuevo por la ayuda prestada...
Te comento resultado de las medias que me comentabas que hiciese (a ver si llegamos a alguna conclusion)
En Stand-by:
En el integrado, patas 1 y 2 con 12v, patas 3 y 4 con 0v. 0v también en 5,6,7 y 8.
0v también a la salida de los reculadores que me indicabas.
Con el Tv en On.
En el integrado: pata 1 conserva 12v, 2 y 3 con 5v y la 4 con 2v aprox.
En las patas 5 y 6, 12v y 1,8v en las patas 7 y 8.
en On los reguladores entregan 1,25v a la salida aprox.
NOTA: Despues de intentar las medidas varias veces, creo que el integrado se ha vuelto a dañar (despidio un pequeño hilo de humo blanco y el encapsulado presenta una zona hinchada levemente.)
Saludos y muchas gracias por tu tiempo.
KIKOKRAMER
Pues creo que en la 7 y 8 deberias tener o bien +5 o +12. Esta parte del circuito integrado es la que no funciona. O bien tienes un corto en la salida (7 y 8) o no te esta haciendo bien el Standby porque no sea ese integrado el suyo.
Un saludo.
