Consulta sobre TV Grundig Lenaro

Toda la información relacionada con esta consulta ha sido proporcionada por Manuel Pereles

Repuestos disponibles en: Store Reparación LCD

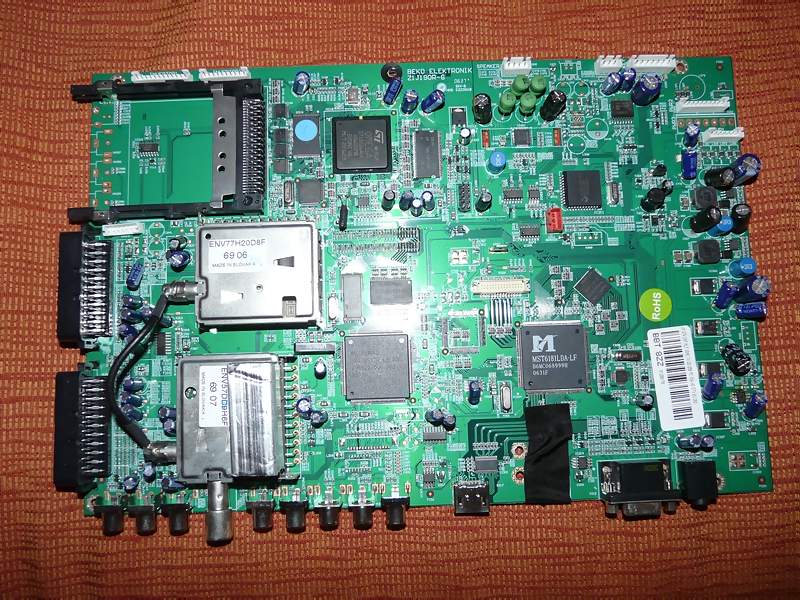

Hola de nuevo. Perdonen mi ignorancia en el tema, pero es que no tengo diagrama de mi TV y no se localizar los puntos de medición para la alimentación de la EEprom, según me recomienda Pablo. Adjunto foto del circuito. Saludos y mil gracias una vez mas por todo.

De los circuitos integrados que solo tienes ocho patillas, tienes que mirar en uno que ponga 24LC32 o algo asi o 24LC64. Si pone algo asi es la eeprom. En la pata 8 de la eeprom debes de tener +5V o +3V3. Tambien puede poner 24C32 o 24C64. La pata 1 es la que está marcada con un punto. Podrian ser el IC323 y el IC114. Luego me dices algo.
