Averia LG - L1717S

Avería solucionada en LG L1717S

By

2009-09-28

2 1585
Toda la información relacionada con esta reparación ha sido proporcionada por
Ver y comprar repuesto utilizado en esta avería en Store LCD

Sintoma o defecto del TV

El monitor no enciende.

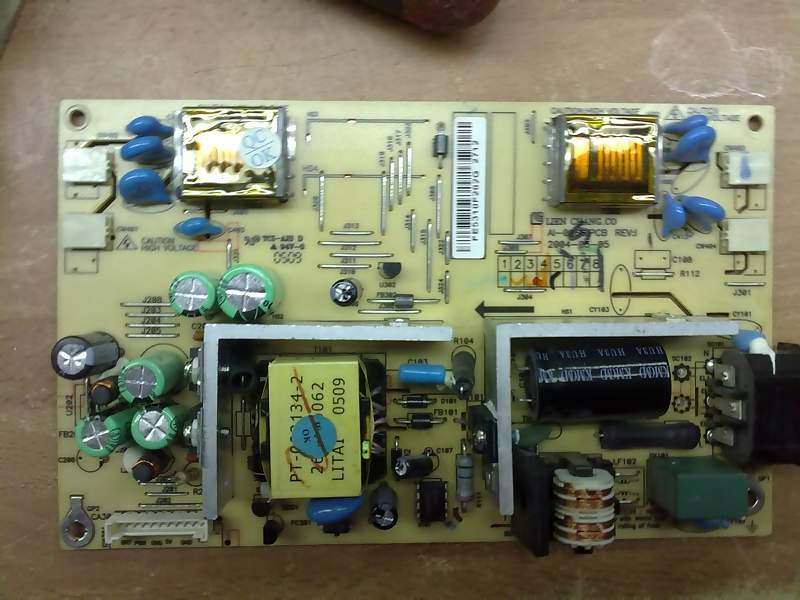

Cuando lo abrimos y medimos, comprobamos que el primario de la fuente de alimentación está en cortocircuito. Sustituimos el IC U101 con ref. FAN7601, el transistor de conmutación por uno tipo STP4NA60 y la resistencia SMD R117 por una de 0 Ohmios. Se prueba y funciona perfectamente.

Repuesto utilizado en esta avería ya disponible en Store LCD

Comprar REPUESTO: SMD R117 (Vía email store@reparacionlcd.com

Comprar REPUESTO: STP4NA60 = STP9NB50FP

Comprar REPUESTO: IC U101 = FAN7601

Comentarios para

TOWERSEN

Hola, tengo un monitor igual con el mismo problema, perdona mi ignorancia, pero ¿a que te refieres con sustituir el transistor de conmutación por uno tipo STP4NA60? ¿te refieres al que viene identificado en el adverso de la placa como Q101? Gracias por adelantado!!

TORNILLO

El transistor de conmutación es el que hay en el primario de la fuente, pegado a un refrigerador. El STP4NA60 es una familia de transistores MOS-FET, pero te puede valer uno igual que el que monta. Puedes encontrar varios STP4NA40, STP4NA60, STP4NA80, dependiendo de la terminación aguantan más tensión o menos. Si necesitas algo más, ya sabes, no tienes más que decirlo.
