Retroiluminación LED
Los diodos LED están conquistando el mundo. Hasta ahora bombillas y tubos fluorescentes eran los reyes de la iluminación pero eso se está acabando, con los LED conquistando el mercado de linternas, faros de automóviles y ahora las pantallas LCD-TFT.
Las pantallas LCD-TFT no emiten luz, necesitando varias luces de alta potencia en la parte trasera del panel para conseguir dar el brillo necesario a la imagen. Para ello se utilizan lámparas fluorescentes de luz blanca.
Actualmente, el dispositivo más utilizado para emitir la luz es un tubo fluorescente llamado un tubo de cátodo frío o CCFL.
El CCFL se llama tubo de cátodo frío, porque a diferencia
que el tubo de rayos catódicos, esta luz no requiere precalentamiento de los
filamentos.
Ya están próximas a salir al mercado las primeras pantallas con retroiluminación mediante diodos LED.
Los avances en el campo de la iluminación han conseguido crear diodos de alta potencia y bajo consumo, capaces de emitir luz blanca muy brillante. Usando estos diodos las pantallas de cristal líquido (LCD-TFT) consumen mucha menos energía, desprenden menos calor, su vida útil es mucho mayor (es muy raro que un LED deje de funcionar) y además consiguen una mayor gama cromática (gama de colores) y menor variabilidad de la iluminación en el panel. Esta misma tecnología podrá utilizarse en proyectores y retroproyectores, pudiéndose eliminar el sistema de refrigeración, lo que hará a estos dispositivos más silenciosos y ligeros.
Esta tecnología seguramente será el paso intermedio antes de la llegada de los televisores OLED, que superan las limitaciones de las pantallas TFT y además emiten luz propia, no necesitando retroiluminación.
Sony ha sido uno de los promotores de esta tecnología, que utiliza en monitores de gama alta y pantallas de ordenadores ultraportátiles.
Sony nos facilita de forma gráfica qué es lo que se encuentra realmente dentro de un televisor LCD de Sony, poniendo como ejemplo sus modelos BRAVIA X4500, ZX1 yWE5. En estas infografías vemos la diferencias con las tecnologías LCD con retroiluminación HCFL, retroiluminación LED y retroiluminación Edge LED, así como las mejoras que suponen frente a la mayoría de LCDs actuales.

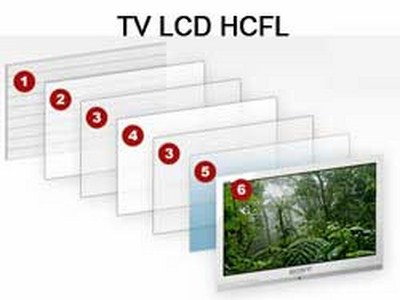

TV LCD con retroiluminación HCFL
1. Retroiluminación
HCFL: El WE5 utiliza retroiluminación HCFL
(Hot Cathode Fluorescent Lamp). La mayoría de televisores usan
retroiluminación CCFL (Cold Cathode Fluorescent) que consume el doble de
energía.
2. Difusores:
para garantizar un brillo uniforme en todo el panel LCD.
3. Polarizadores:
Los dos polarizadores delante y detrás del panel LCD garantizan que la
imagen producida esté correctamente alineada.
4. Panel LCD (Liquid
Crystal Display): Un panel LCD está formado por millones de
píxeles rellenos de cristal líquido dispuestos en una cuadrícula, que se
abren y cierran para dejar pasar la luz y crear imágenes.
5. Capa
antideslumbrante: La capa antideslumbrante de Sony proporciona un
acabado espejo que hace la luz más brillante.
6. Pantalla.

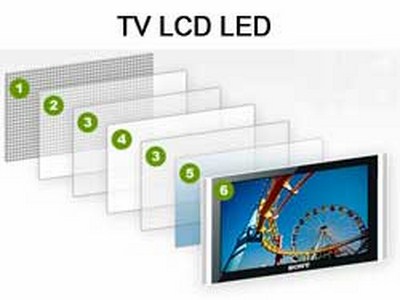

TV LCD con retroiluminación LED
1. Retroiluminación
LED: El BRAVIA X4500 utiliza
retroiluminación LED (Light Emitting Diode) RGB (red, green, blue). Los
LEDs para rojo, verde y azul crean colores más intensos, puros y realistas
que los LEDs blancos usados por otras marcas, aunque cada vez son menos
los modelos que utilizan los LEDs blancos.
2. Difusores
3. Polarizadores
4. Panel LCD
5. Capa
antideslumbrante
6. Pantalla

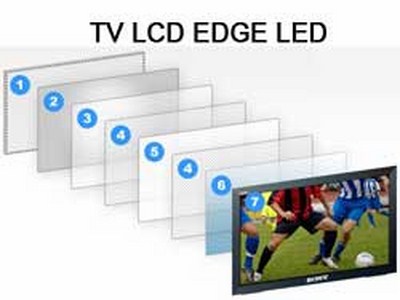

TV LCD con retroiluminación Edge LED
1. Retroiluminación
Edge LED: El BRAVIA ZX1 usa LEDs situados a
lo largo del marco del televisor para conseguir un diseño mucho más fino.

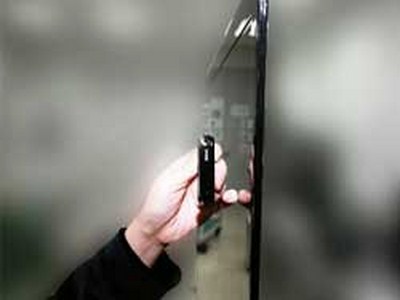

En concreto, el ZX1 mide sólo 9.9mm en su parte más fina.
2. Placa de guía de
luz: Trabaja para enfocar la luz de manera uniforme, consiguiendo
una imagen más brillante.
3. Difusores
4. Polarizadores
5. Panel LCD
6. Capa antideslumbrante
7. Pantalla
A la par de todo esto cabe decir que los tubos fluorescentes estaban constantemente
encendidos, resultaba realmente difícil que los negros fueran realmente
negros (eran más bien un gris oscuro e iluminado).
Sin embargo, la
tecnología de diodos LED, ya sean blancos o de colores, se encienden y apagan de forma
controlada, mejorando el contraste entre las zonas claras y oscuras de
la imagen, y permitiendo a la vez reducir el grosor de la pantalla y su
consumo energético (si la imagen de ese píxel o grupo de píxeles es
negra, se apagan las bombillas, mientras que los fluorescentes siempre
estaban encendidos). Un buen ejemplo lo tenemos en la nueva serie XS1E
de Sharp, cuyos televisores LCD incorporan más de 1.000 segmentos LED
que trabajan independientemente según el color y la iluminación que
predomine en su zona.
Esperemos que con la neva tecnología LED se mejore todaviá algo más el tema de los tonos negros, ya que nunca se ha conseguido la perfección.
