En esta ocasión os traemos un artículo bastante práctico para realizar reparaciones. Nos ha parecido bastante interesante para los técnicos. Se trata de distintas formas para desactivar las protecciones en los circuitos de control de los inverters más usados en los TV de LCD con lámparas CCFL.

Estas prácticas (anular protecciones) usadas a veces, son válidas para realizar diagnósticos o identificar un fallo, no se recomienda dejar sin protección al TV para finalizar la reparación, solo para obtener un diagnóstico del componente que está fallando. Una vez localizado el componente dañado se debe sustituir y volver a activar la protección del inverter para no causar daños en el aparato en caso de sufrir otra avería.

A continuación explicamos las formas de anular la protección en los siguientes circuitos integrados con una imagen explicativa:

AAT1100

Conectar pin 8 a masa

 aat1100

AAT1107

Conectar pin 15 a masa

 aat1107

AT1741

Conectar un diodo entre pin 15 y masa

 at1741

BA9741F

Conectar pin 15 a masa

 ba97417f

BD9240

Conectar una resistencia de 10K entre pin 15 y masa

 bd9240

BD9883

Conectar pin 12 a masa puenteando en condensador conectado a pin 12

 bd9883

Modelos que lo usan:
Sharp LC-32D44

BD9897FS

Conectar un diodo led entre pin 17 y masa

 bd9897fs

Modelos que lo usan:
SHARP LC-32A47l
HISENSE TLM3233H
HISENSE TLM32E29

BIT3102A

Opción 1: Para desactivar la protección el pin 6 necesita estar a 2,5V. Conectar resistencia de 47K y potenciómetro de 100K entre pin 6 y masa
Opción 2: Desconectar pin 5 del circuito y dejarlo al aire

 bit3102a

Modelos que lo usan:
BN44-00082B

BIT3105

Desconectar pin 4 del circuito y dejarlo al aire

 bit3105

BIT3193

Opción 1: Cuando el voltaje en el pin 5 es de 0,4 a 2, 4V y el comando "start" PWM funciona autónomamente, la lámpara no se apaga. Conectar diodo led del PIN 5 a masa
Opción 2: Desconectar pin 15 del circuito y dejarlo al aire

 bit3193

BIT3713

Conectar diodo led entre pin 5 y masa

 bit3713

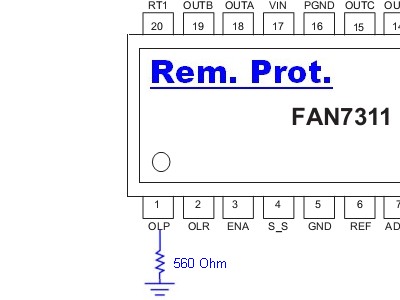

FAN7311

El pin OLP ( Open Lamp Protection). Colocar una Resistencia de 560 ohmios entre pin 1 y masa

 fan7311

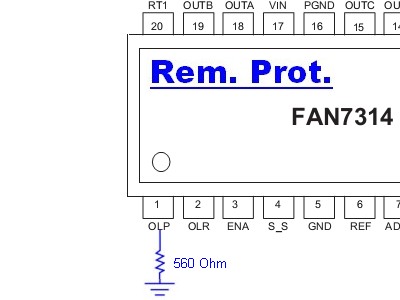

FAN7314

El pin OLP ( Open Lamp Protection). Colocar una Resistencia de 560 ohmios entre pin 1 y masa

 fan7314

Modelos que lo usan:
BN44-00182C

LX1692

Conectar un condensador de 1uF entre pin 4 (C_TO) y masa

 lx1692

Modelos que lo usan:
Sony KDL40S5600

MP1009

Realizar un puente entre en pin 5 y masa anulando el condensador conectado a este pin

 mp1009

MP1060

Desconectar pin 3 del circuito dejándolo al aire

 mp1060

OB3316

Conectar un diodo led entre pin 5 y masa

 ob3316

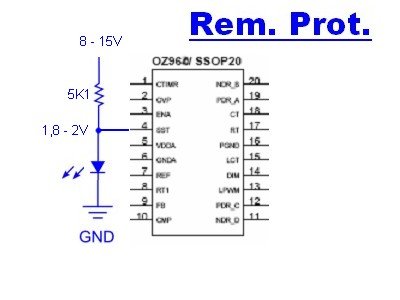

OZ960

Es necesario que el pin 4 tenga una tensión entre 1,8V y 2V. Colocar un diodo led entre pin 4 y masa. Opcional colocar una resistencia de 5K1 entre Vcc y pin 4

 oz960

OZ964

Es necesario que el pin 4 tenga una tensión entre 1,8V y 2V. Colocar un diodo led entre pin 4 y masa. Opcional colocar una resistencia de 5K1 entre Vcc y pin 4

 oz964

OZ9910

Conectar una resistencia de 82K entre pin 6 y masa

 oz9910

OZ9937

Conectar una resistencia de 47K entre pin 14 (timer) y masa

 oz9937

OZ9938

Conectar pin 3 (timer) a masa

 oz9938

OZ9966

Conectar una resistencia de 10K entre pin 15 (timer) y masa

 oz9966

OZ9970

Es necesario que el pin 4 tenga una tensión entre 1,8V y 2V. Colocar un diodo led entre pin 4 y masa. Opcional colocar una resistencia de 5K1 entre Vcc y pin 4

 oz9970

SEM2006

Conectar pin 5 a masa

 sem2006

SEM2105

Conectar diodo led entre pin 1 y masa

 sem2105

Modelos que lo usan:
BN44-00251D

TA9687

Conectar una resistencia de 47K entre pin 12 (timer) y masa

 ta9687

TL5001

Conectar diodo led entre pin 5 y masa

 tl5001

electronica-pt

Video

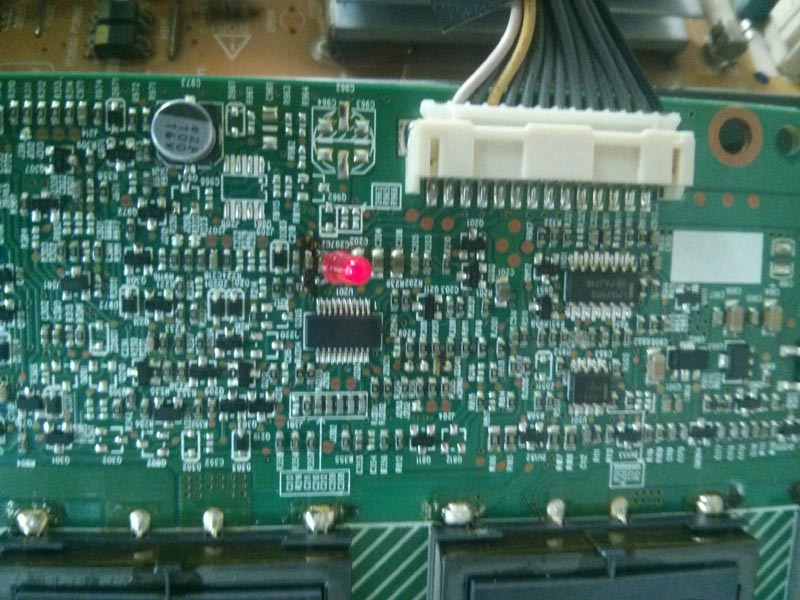

foto1 foto2

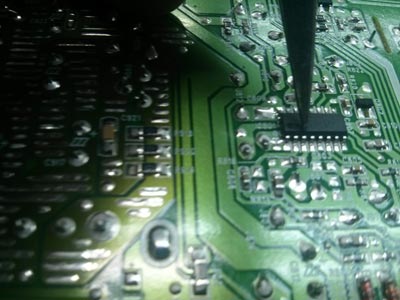

foto3

Galería de fotos

Desactivación de la protección de los integrados más usados en los inverter de TV LCD
