Averia Sony - KDL-40P3600

Avería solucionada en Sony KDL-40P3600

By SAMSUUNG

2017-06-19

Sintoma o defecto del TV

0 SAMSUUNG
No ilumina la pantalla, no hay retroiluminación y marca error con el led parpadeando.

0 SAMSUUNG

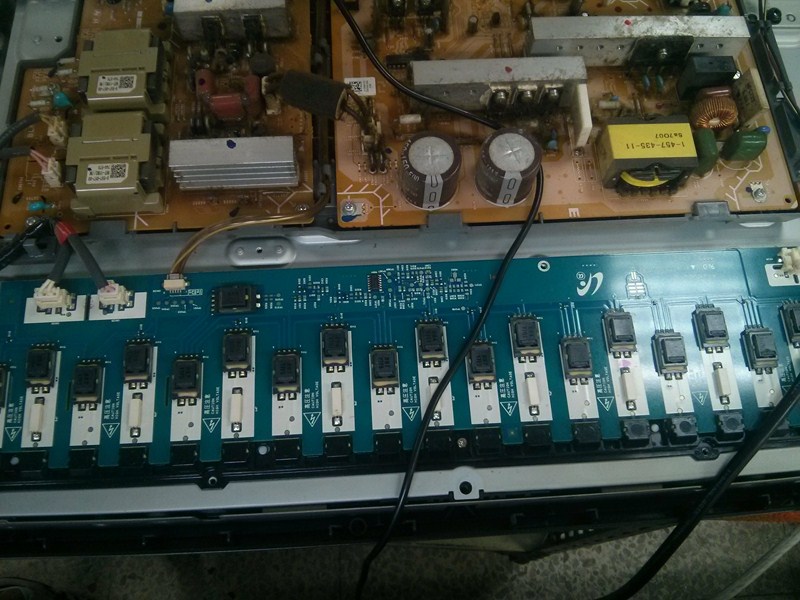

El problema está en el inverter que se protege y hace que el TV entre en protección. Se revisa el inverter, y lo que hacemos es ver que se activa la protección por que alguno de los diodos dobles conduce. Cada ánodo de cada diodo está conectado a la salida de una lámpara para testearla. Los cátodos de todos los diodos están conectados, la prueba que hacemos es poner los cátodos a masa y el TV enciende perfectamente. Ahora toca saber que diodo se está activando para lo cuál medimos tensiones en todos los ánodos hasta que damos con uno de ellos que tiene tensión alterna producida por el transformador al que está conectado. El transformador está bien porque cambiamos por uno de al lado y se sigue activando el mismo ánodo. Conclusión, la lámpara está agotada y hace que se active la protección. Se levanta el ánodo que se activa y el TV funciona perfectamente, ni se calienta el transformador ni se nota que la lámpara está agotada. En este caso el diodo que se activaba era el D107 y el transformador el T107, cortamos la pista que va al ánodo, se vé en la última foto. El inverter es un SSB400WA20S.

Repuesto utilizado en esta avería ya disponible

Comprar REPUESTO: Herramienta de soldadura
