Averia Philips - 47PFL8404H

Avería solucionada en Philips 47PFL8404H

By ALBASIT

2017-08-17

Sintoma o defecto del TV

0 ALBASIT
Ilumina un momento la pantalla y se oscurece.

0 ALBASIT

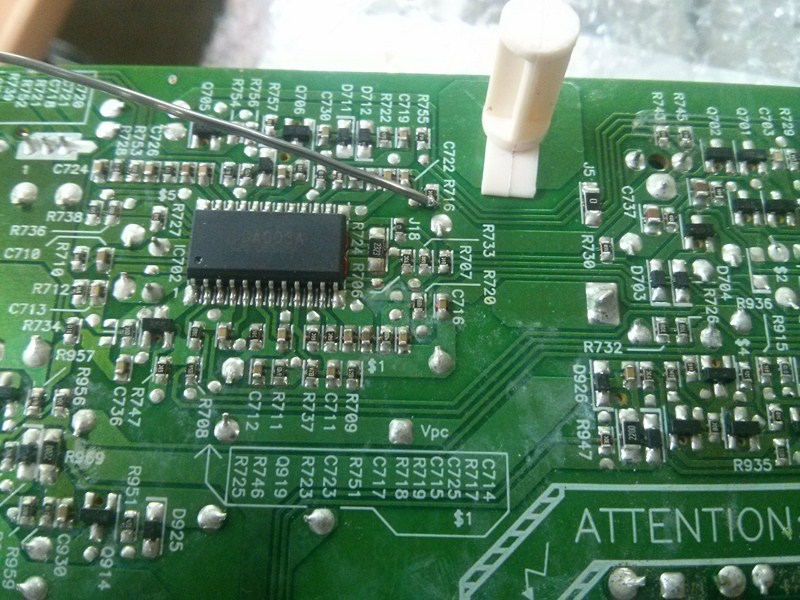

El problema está en la fuente de alimentación. Para comprobar que es un problema del inverter se puentea la R716 a masa para quitar protección de los inverter Foto 1. De esta manera la pantalla ilumina constantemente. Se revisan los condensadores azules de salida del inverter y se comprueba que los valores no son los correctos. Se colocan: C705 33pF 6KV C709 33pF 6KV C731 22pF 6KV C734 10pF 6KV Se retira el puente de R716 y el TV funciona correctamente. Nota, para probar la fuente en vacio se puentea pata 2 de PS_ON a masa Pata 3. Y se activa BL_On pata 5 del otro conector con 3V3 pata 1 del otro conector. Foto 3

Repuesto utilizado en esta avería ya disponible
