Información sobre el TV Foto de LG 32LC56

Marca:   LG

Módelo: 32LC56

Fecha:    2010-06-23

Ampliar:  Imagen 1

Síntoma que presenta el TV Foto de LG 32LC56

 Técnico:   BATTERY

 Ampliar:  Imagen 2

 Síntoma: Enciende el piloto en verde y tenemos retroiluminación, pero no hay imagen ni menus.

Solución de la avería del TV Foto de LG 32LC56

Comentarios:   0

Ampliar:  Imagen 3

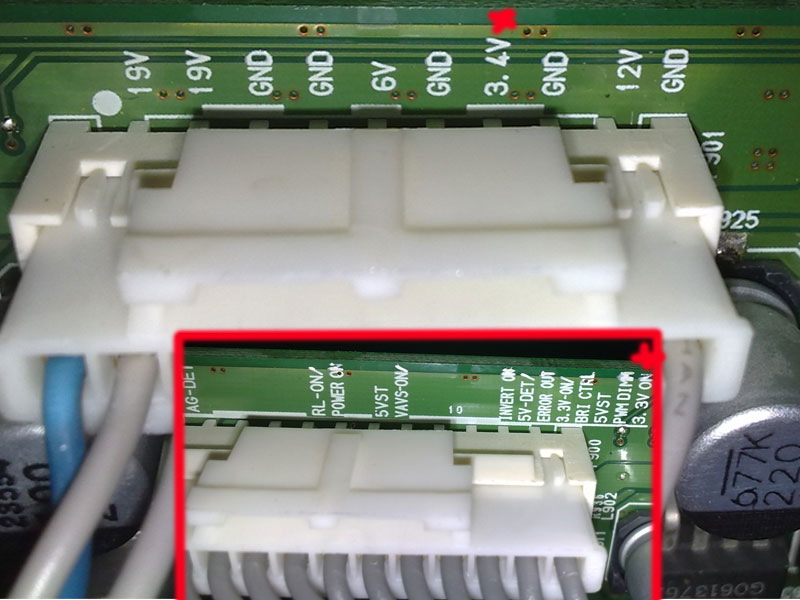

Solución: Se detecta que nos faltan los 3.4V que tienen que llegar a la main board y salen de la fuente.
Reviso la fuente y compruebo que estos 3.4V faltan porque se activan con el Power On 3.3V que no estan presentes ni cuando el TV está encendido.
Se siguen los 3.3V en la main board y estos son conmutados por el Q905 (BC847) que no tiene nunca tensión en el colector. Se sustituye este sin éxito y se comprueba que la avería es producida porque entre el colector de Q905 y masa hay 127 ohmios que no debía de haber. Estos 127 ohmios vienen porque la bobina creo que se llama L905 (la he marcado en rojo) tiene una derivación a masa.
Se sustituye por un puente y el TV queda reparado.

Repuesto utilizado en esta avería ya disponible (Nota informativa)
Comprar

REPUESTO: Q905 (BC847)
