Averia Humax - LGB-22DTT

Información sobre el TV

Marca: HUMAX

Módelo: LGB-22DTT

Fecha: 2010-03-03

Ampliar: Imagen 1

Síntoma que presenta el TV

Técnico: MAN_REPAR

Ampliar: Imagen 2

Síntoma: Pantalla blanca. El inverter ilumina y tiene sonido. Todo el TV funciona bien a excepción de que la pantalla está iluminada y sin imagen.

Solución de la avería del TV

Comentarios: 0

Ampliar: Imagen 3

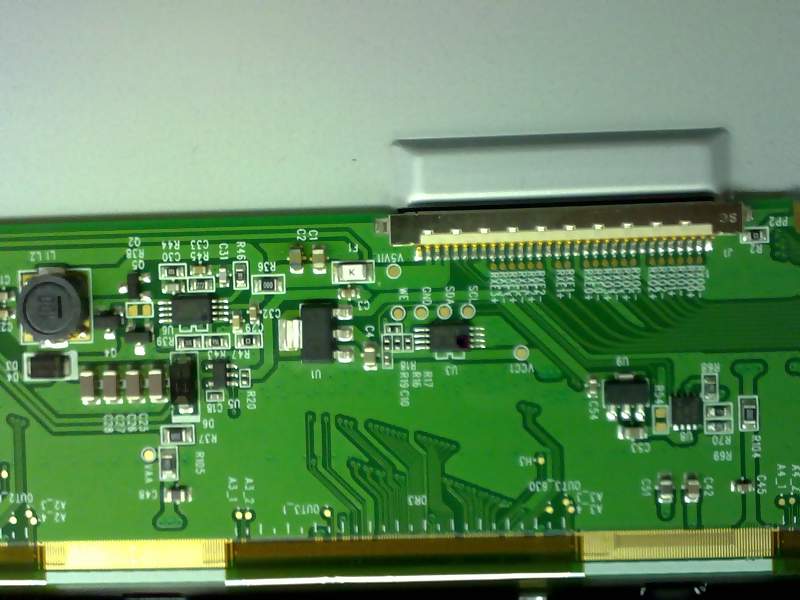

Solución: El problema viene dado por el display de LCD. Para ser más exactos el fallo lo produce la matriz. El display tiene de referencia M220Z1-L03. Comprobamos el fusible F1 y está abierto. Lo sustituyo y vuelve a fundirse debido a que esta alimentación está en corto. Se desuelda R36 para aislar el corto a C1 y C2 y el corto sigue estando. Ahora solo puede estar en corto C1 y C2, y C2 es el que peor aspecto tiene. Efectivamente se desuelda y veo que está en corto. No pongo ninguno en sustitución y ahora si que el TV funciona

Repuesto utilizado en esta avería ya disponible(Nota informativa)

REPUESTO: Estaño y Soldador

REPUESTO: Fusible F1
